Schritt-für-Schritt-Anleitung

Seilspannmarkise montieren in
3 Varianten

Diese Anleitung zeigt Ihnen, wie Sie Ihre Seilspannmarkise selbst montieren - in drei Varianten je nach Dachkonstruktion. Ob Sie ein Stirnbrett, Holz- oder Metallsparren haben oder eine Premium-Lösung in Edelstahl bevorzugen: hier finden Sie die passenden Schritte mit allen Bauteilen und Handgriffen.

Welche Variante passt zu Ihnen Service-Center kontaktieren

Diese Anleitung passt für:

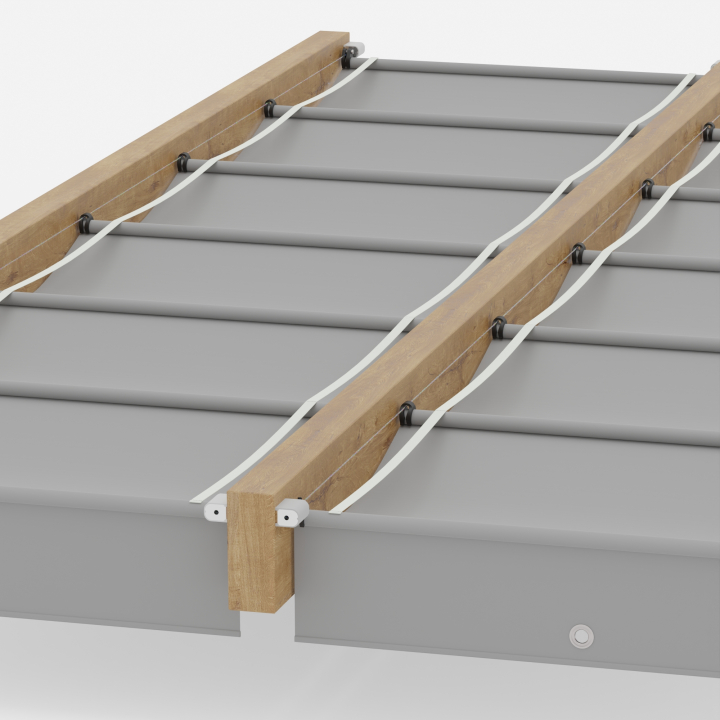

Seilspannmarkise nach Maß

Maßgefertigte Seilspannmarkise von germes

Diese Montageanleitung gilt für unsere maßgefertigte Seilspannmarkise. Jede Bahn wird nach Ihren Maßen konfektioniert und komplett mit allen Montage-Bauteilen geliefert.

Premium-Stoffe: Agora Liso, Dralon oder Polysun
Komplett-Lieferumfang: Polyesterseil, Gleiter, Stopper, Bedienstab
Nach Ihren Maßen konfektioniert - Made in Germany

Zum Produkt im Shop

Zuerst: die richtige Wahl

Welche Befestigung passt zu Ihnen?

Drei Montage-Varianten stehen zur Wahl - je nach Ihrer Dachkonstruktion. Schauen Sie nach, ob vorne und hinten ein Stirnbrett vorhanden ist, ob Sie direkt an die Sparrenseite befestigen, oder ob Sie eine kompakte Edelstahl-Lösung bevorzugen.

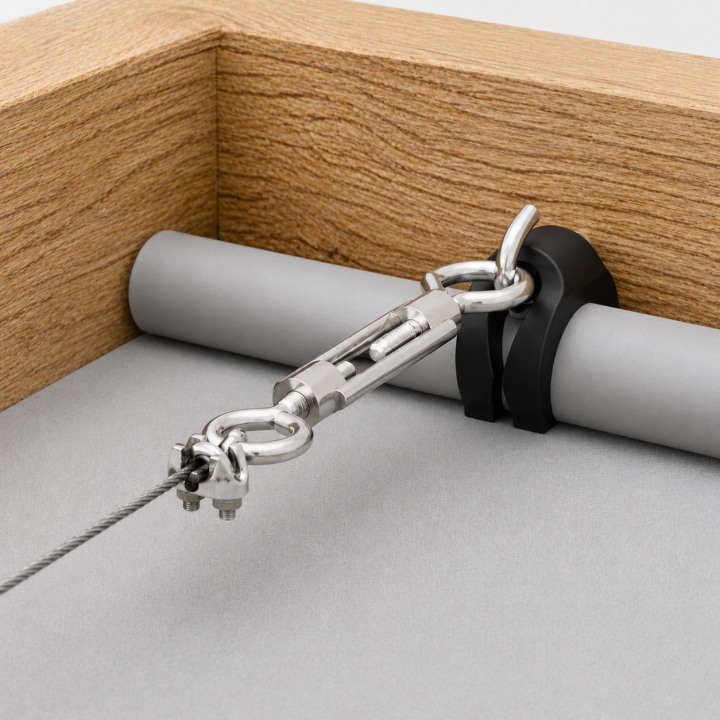

Seilspannmarkise an Stirnbrett zwischen Sparren montiert

Variante 1 - Stirnbrett

Wenn Ihre Dachkonstruktion vorne und hinten ein Stirnbrett hat. Klassische Lösung mit Schraubhaken und Standardseilspanner.

Zur Variante 1

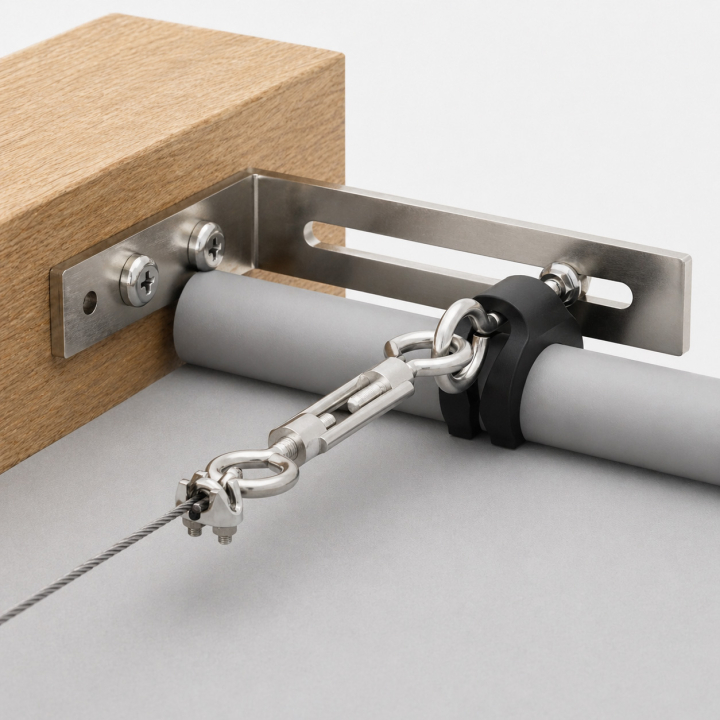

Winkelseilspanner an Holzsparren mit Eisenwinkel montiert

Variante 2 - Winkelseilspanner

Wenn kein Stirnbrett vorhanden ist. Befestigung seitlich an den Sparren (Holz oder Metall) mit Eisenwinkeln.

Zur Variante 2

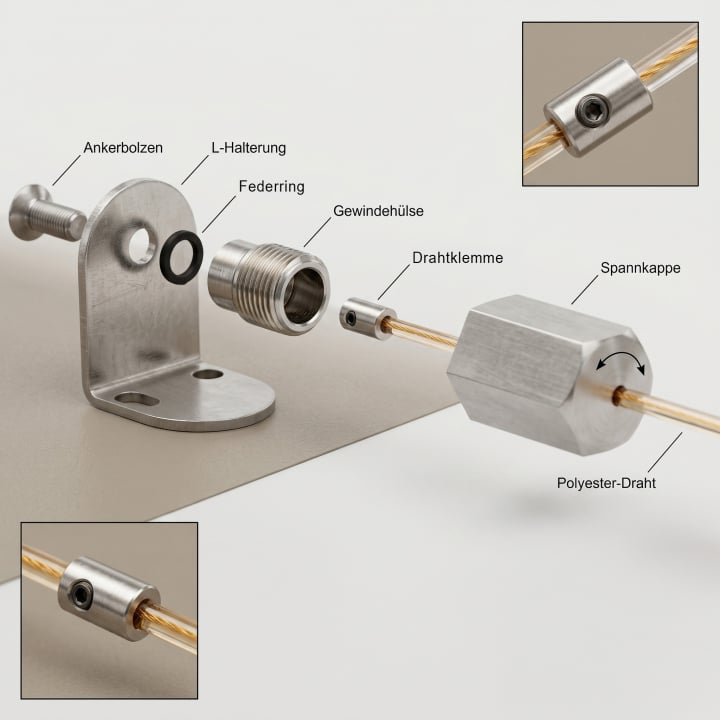

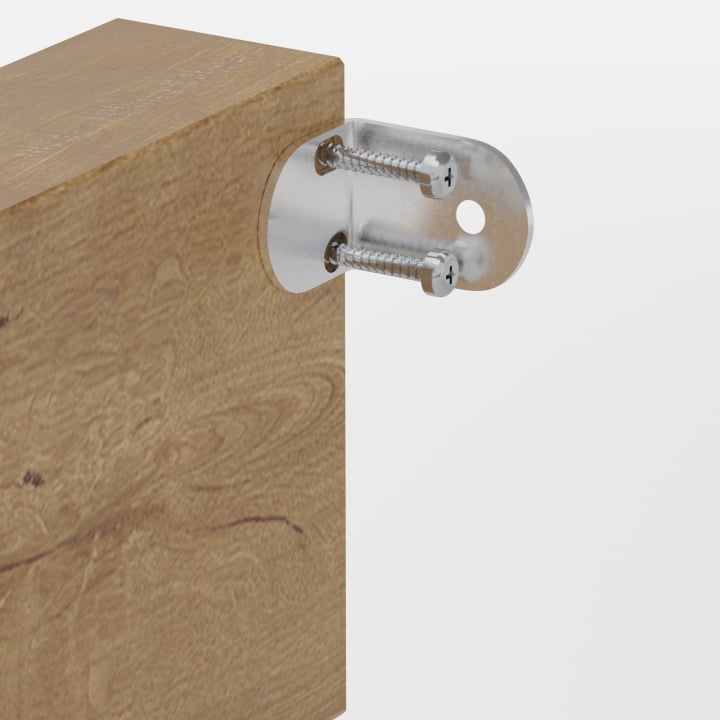

Edelstahl-Seilspanner kompakt an Holzsparren befestigt

Variante 3 - Edelstahl

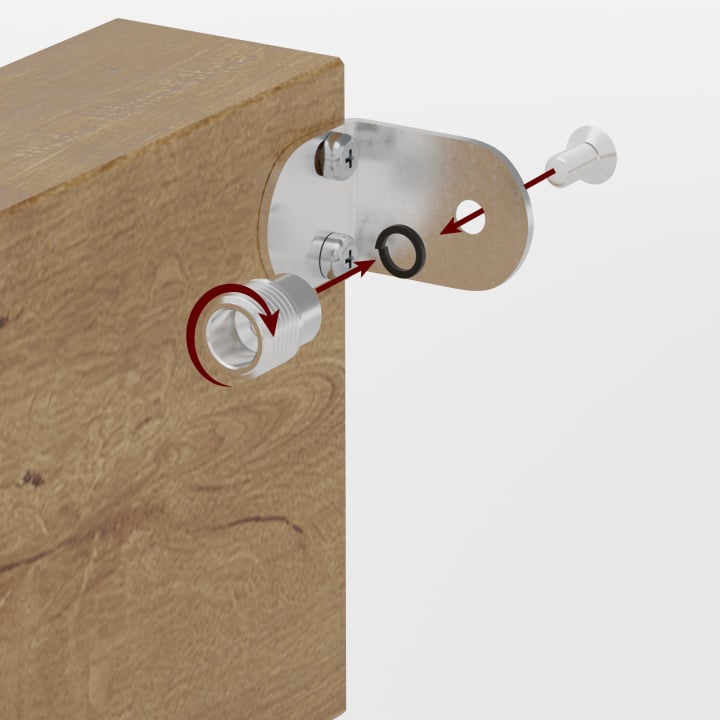

Kompakter Edelstahl-Mechanismus - montierbar seitlich an den Sparren oder unten am Sparren, je nach Konstruktion.

Zur Variante 3

Werkzeug und Zubehör

Was Sie immer brauchen

Bauteile-Set Seilspannmarkise - Seile, Gleiter und Stopper

Diese Bauteile und dieses Werkzeug brauchen Sie bei jeder der drei Montage-Varianten. Die varianten-spezifischen Befestigungsteile finden Sie jeweils direkt im entsprechenden Abschnitt. Polyesterseil 2,2 mm Durchmesser mit 1.800 N Zuglast ist das Tragseil für alle Beschattungsbahnen. Gleiter hängen die Bahnen ans Seil und sorgen für reibungsarme Bewegung. Stopper fixieren die letzte Bahn auf dem Seil mit einer Inbusschraube.

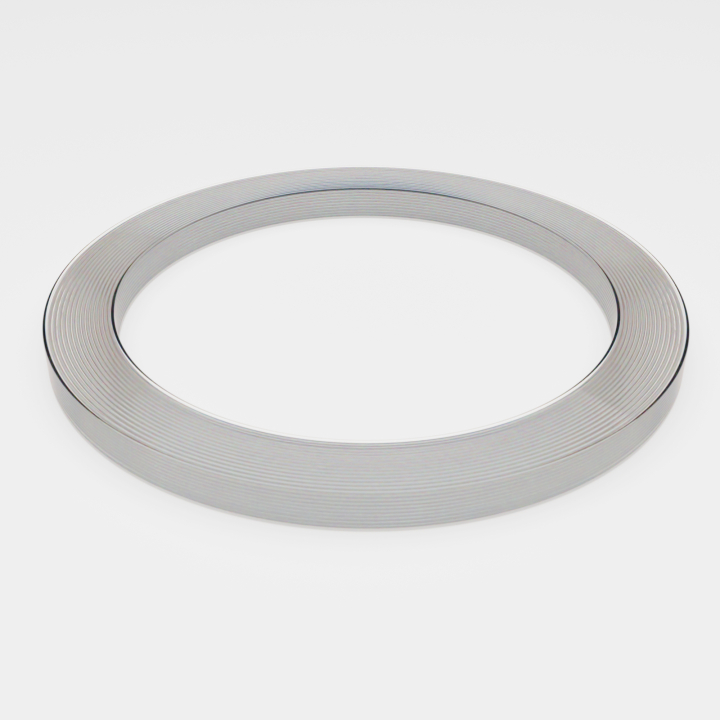

Polyesterseil 2,2 mm Durchmesser, 1.800 N Zuglast - pro Bahn zwei Seile (eines pro Längsseite)

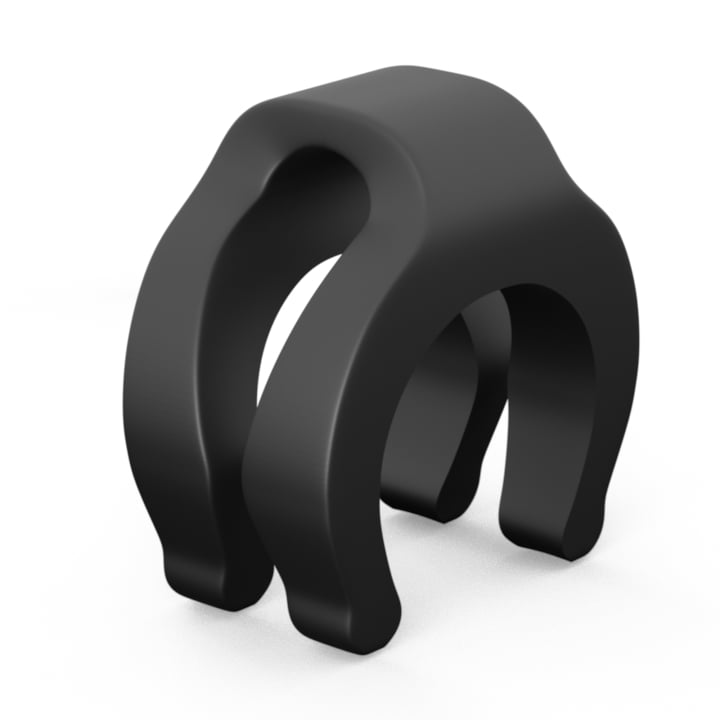

Gleiter (Kunststoff) - Anzahl je nach Anzahl der Bahnsektionen

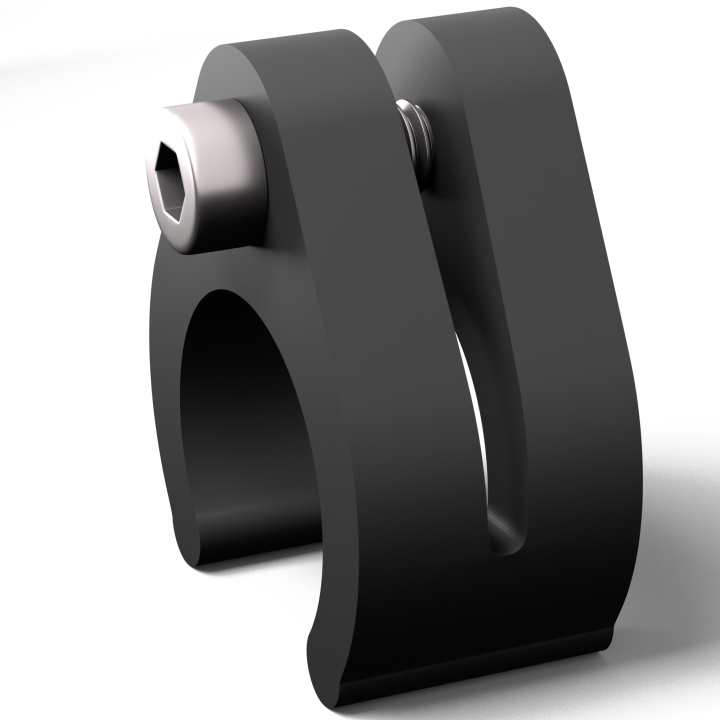

Stopper - je ein Stück am letzten Rohr pro Beschattungsbahn
Inbusschlüssel (für Stopper-Fixierung)
Bohrmaschine (bei Metall- oder Alu-Sparren: Vorbohrung 4,5 mm Pflicht)
Schraubendreher oder Akkuschrauber
Zange (optional, zum Seilende abquetschen)

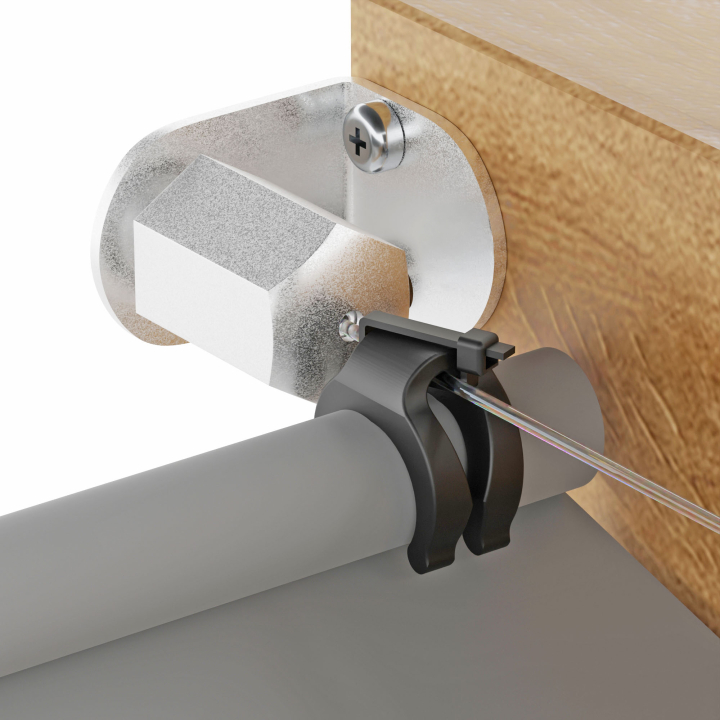

Kabelbinder (optional, bei stärkerem Gefälle)

Variante 1

Befestigung am Stirnbrett (Fassadenmontage)

Wann passt das? Wenn Ihre Dachkonstruktion vorne und hinten ein Stirnbrett (einen frontalen Querbalken) hat. Das ist die klassische Lösung mit Schraubhaken und dem Standard-Seilspanner. Pro Beschattungsbahn benötigen Sie mindestens zwei Seilspanner-Sets (eines für die linke Seite, eines für die rechte Seite).

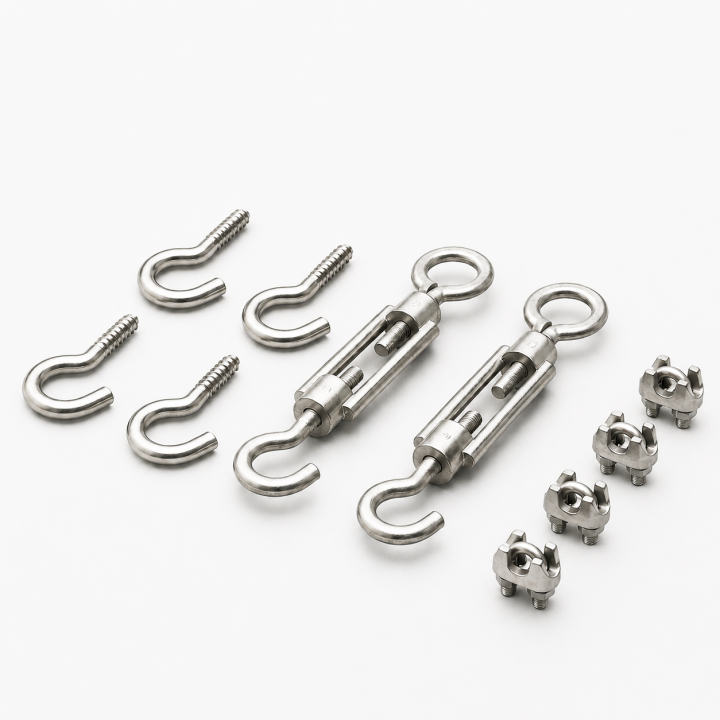

Schraubhaken und Seilspanner für die Stirnbrett-Montage

Bauteile Variante 1

Diese Teile benötigen Sie pro Beschattungsbahn

Pro Beschattungsbahn brauchen Sie - zusätzlich zu den allgemeinen Bauteilen aus dem Abschnitt oben:

4 Schraubhaken (je 2 vorne und hinten ins Stirnbrett)
2 Seilspanner (Standardseilspanner mit Schraubhaken und Schrauböse - durch Drehen wird das Seil gespannt)
4 Seilschlösser (je 2 pro Seil, fixieren die Seilschleifen)

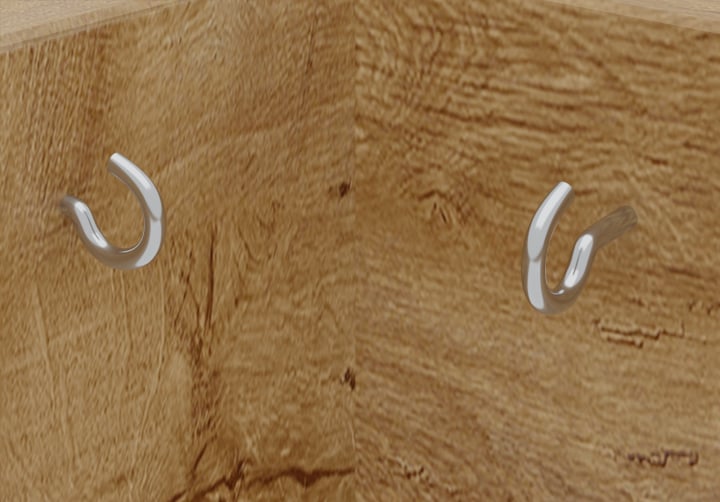

Schraubhaken paarweise im gleichen Abstand ins Stirnbrett einschrauben

Schritt 1

Schraubhaken ins Stirnbrett einschrauben

Schrauben Sie vorne und hinten je 2 Schraubhaken ins Stirnbrett ein. Achten Sie darauf, dass die Hakenpaare auf beiden Seiten im gleichen Abstand angebracht sind - so verlaufen die Seile später parallel. An den hinteren Schraubhaken hängen Sie gleich je einen Gleiter auf.

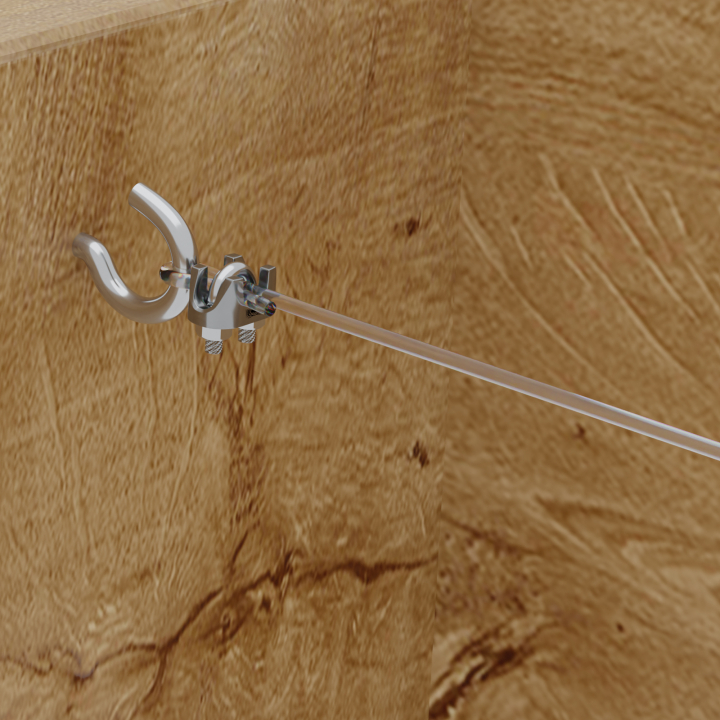

Seilschloss klemmt die Seilschlaufe am hinteren Schraubhaken

Schritt 2

Vorderes Seilende fixieren

Legen Sie eine Schlaufe an einem Seilende und klemmen Sie diese mit einem Seilschloss. Hängen Sie die Schlaufe an den vorderen Schraubhaken ein. Das ist das feste Ende des Seils.

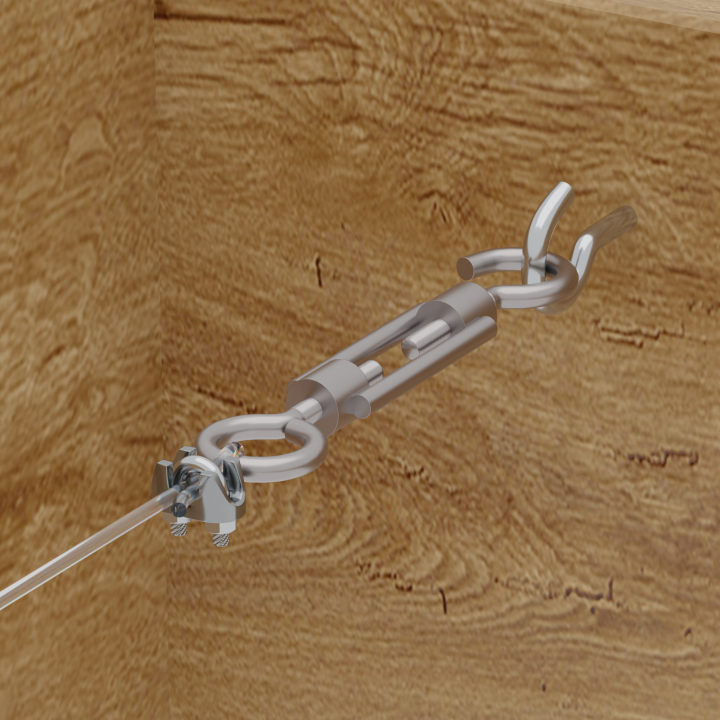

Seilspanner mit Schrauböse am vorderen Schraubhaken eingehängt

Schritt 3

Hinteres Seilende mit Seilspanner verbinden

Legen Sie die andere Seilseite als Schlaufe um die Schrauböse des Seilspanners und klemmen Sie sie mit einem Seilschloss. Wichtig: Der Seilspanner muss vorher vollständig aufgedreht sein (volle Länge), damit später noch genug Spannweg vorhanden ist. Das Seil nicht zu lang lassen. Anschließend den Schraubhaken des Seilspanners in den hinteren Schraubhaken einhängen.

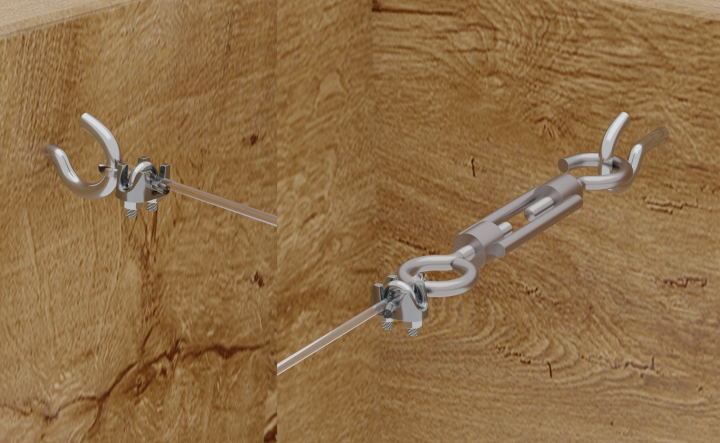

Seil durch Drehen des Seilspanners straff spannen

Schritt 4

Seil spannen

Drehen Sie die Schraubverbindung des Seilspanners, bis das Seil straff gespannt ist. Nicht überspannen - das Seil soll gerade und fest sitzen, aber nicht unter extremer Zugbelastung stehen.

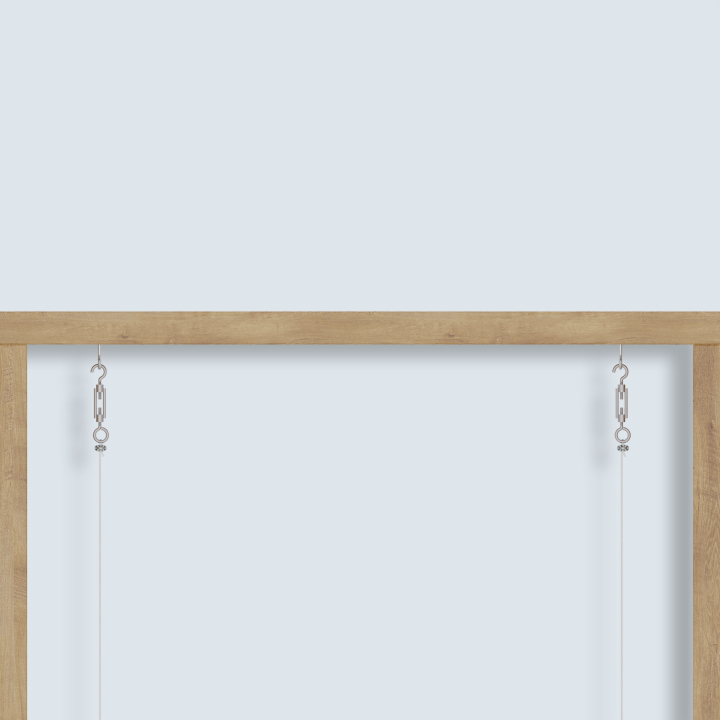

Beide Seile verlaufen parallel zwischen den Sparren

Schritt 5

Gegenüberliegende Seite wiederholen

Führen Sie die Schritte 1 bis 4 auf dem gegenüberliegenden Sparren durch. Prüfen Sie, dass beide Seile parallel verlaufen - das ist Voraussetzung dafür, dass die Beschattungsbahnen später sauber gleiten.

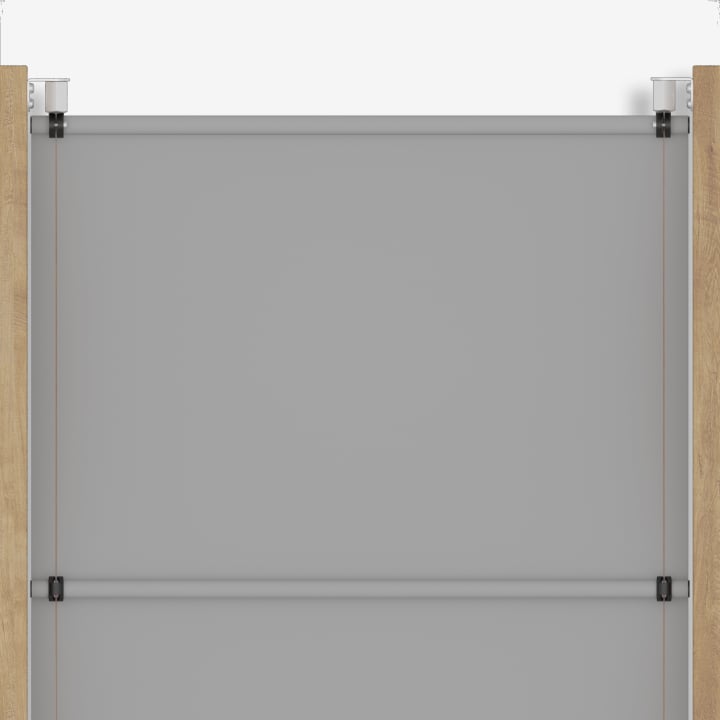

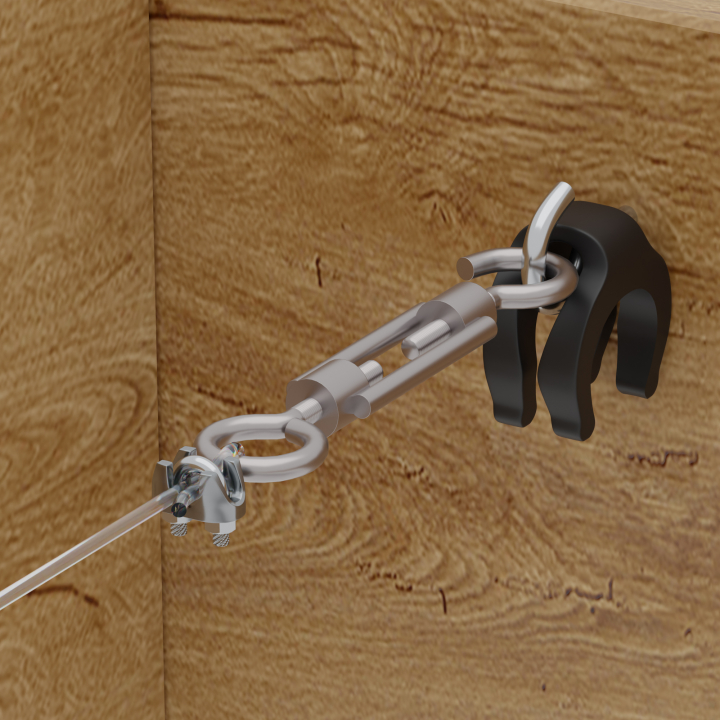

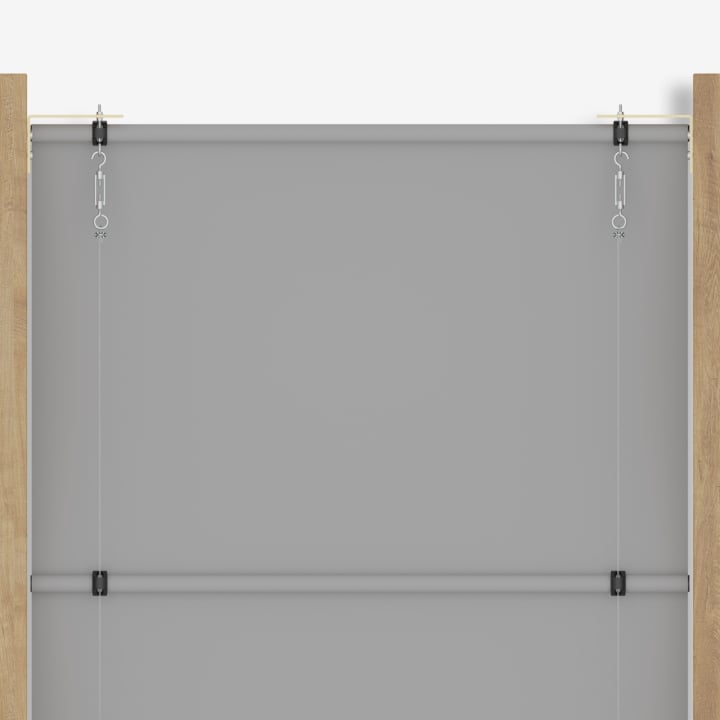

Gleiter und Stopper mit Alu-Rohren der Stoffbahnen verbinden

Schritt 6

Gleiter aufhängen und Bahnen montieren

Hängen Sie die benötigte Anzahl Gleiter auf beide Seile auf. Den letzten Gleiter setzen Sie auf der Seite des Seilspanners direkt auf den Schraubhaken - so ist das letzte Aluminiumrohr der Beschattungsbahn fixiert. Klemmen Sie anschließend die Alu-Rohre der Stoffbahnen in die Gleiter und Stopper ein. Die Rohre sitzen fest - das ist so vorgesehen (dazu mehr im Tipp-Abschnitt weiter unten).

Variante 2

Winkelseilspanner zwischen den Sparren

Wann passt das? Wenn Ihre Dachkonstruktion kein Stirnbrett hat und Sie direkt an die Seite der Holz- oder Metallsparren befestigen. Die Eisenwinkel (verzinkt) werden seitlich an beiden Sparren-Enden montiert und nehmen die Schraubhaken auf. Pro Beschattungsbahn benötigen Sie zwei Seilspanner-Sets.

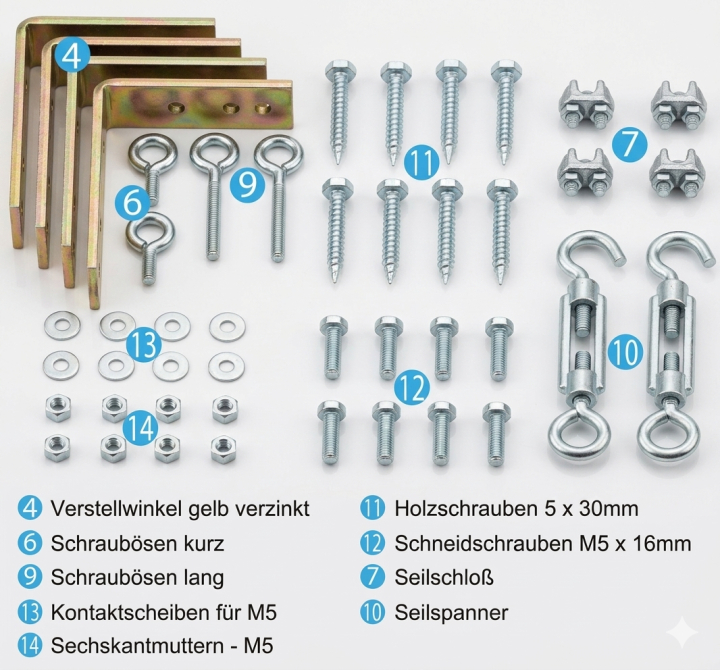

Eisenwinkel und Schraubhaken für die Winkelseilspanner-Montage

Bauteile Variante 2

Diese Teile benötigen Sie pro Beschattungsbahn

Pro Beschattungsbahn brauchen Sie - zusätzlich zu den allgemeinen Bauteilen aus dem Abschnitt oben:

4 Eisenwinkel (verzinkt, je 2 vorne und hinten)
2 Schraubhaken kurz (an den vorderen Winkeln)
2 Schraubhaken lang (an den hinteren Winkeln)
8 Kontaktscheiben M5
8 Sechskantmuttern M5
Holzschrauben 5x30 mm (Holz-Sparren) oder Schneidschrauben M5x16 mm (Alu- und Metall-Sparren, Vorbohrung 4,5 mm Pflicht)
2 Seilspanner mit Schraubhaken und Schrauböse
4 Seilschlösser

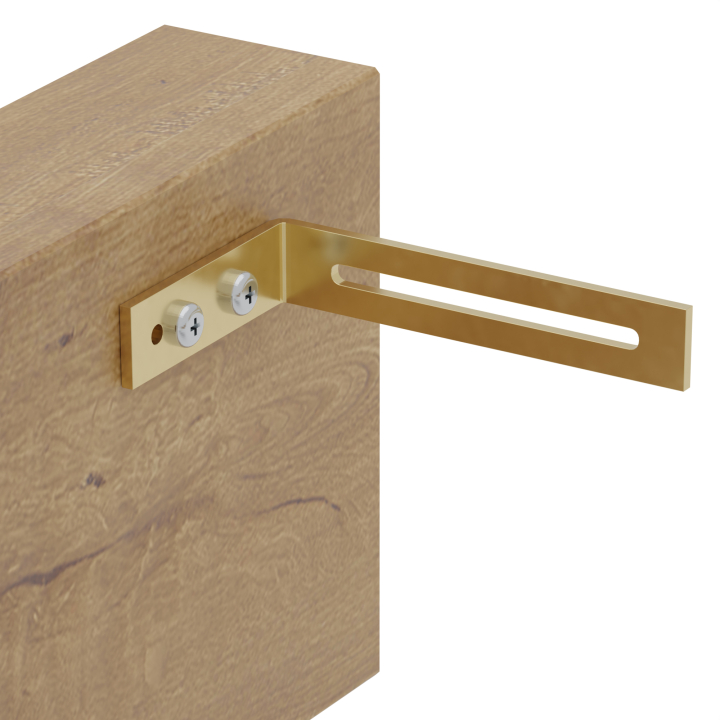

Eisenwinkel seitlich mit 2 Schrauben an den Sparren befestigen

Schritt 1

Eisenwinkel seitlich an den Sparren montieren

Befestigen Sie je 2 Eisenwinkel seitlich an beiden Sparren-Enden - je einen vorne und einen hinten. Bei Holz-Sparren verwenden Sie Holzschrauben 5x30 mm. Bei Aluminium- oder Metall-Sparren verwenden Sie Schneidschrauben M5x16 mm - hier ist eine Vorbohrung von 4,5 mm Pflicht, sonst reißt das Material.

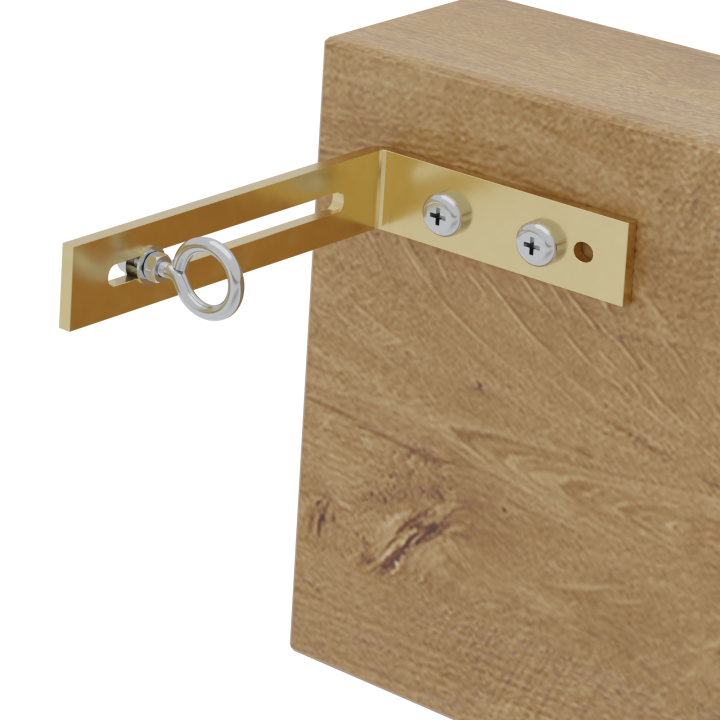

Kurzer Schraubhaken mit Kontaktscheibe und Mutter am vorderen Eisenwinkel

Schritt 2

Vordere Schraubhaken (kurz) montieren

Montieren Sie die kurzen Schraubhaken mit Kontaktscheiben und Sechskantmuttern an den vorderen Eisenwinkeln. Die Kontaktscheiben verhindern, dass sich die Muttern durch Vibration lösen.

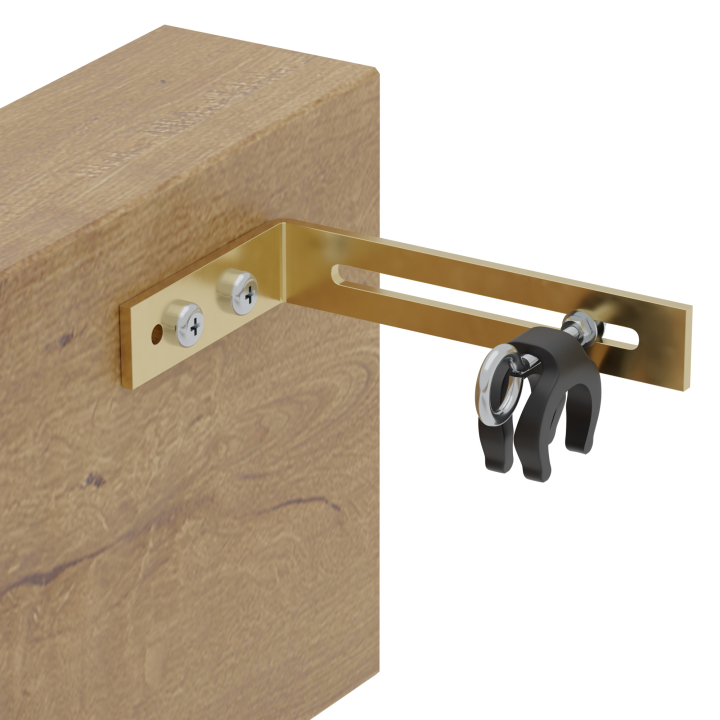

Langer Schraubhaken hinten montiert, Gleiter auf Gewindestange aufgesteckt

Schritt 3

Hintere Schraubhaken (lang) montieren und Gleiter aufstecken

Montieren Sie die langen Schraubhaken mit Kontaktscheiben und Sechskantmuttern an den hinteren Eisenwinkeln. Stecken Sie auf die Gewindestange des hinteren Schraubhakens gleich je einen Gleiter auf - der Gleiter sitzt dann bereits in der richtigen Position für die Bahn-Aufhängung.

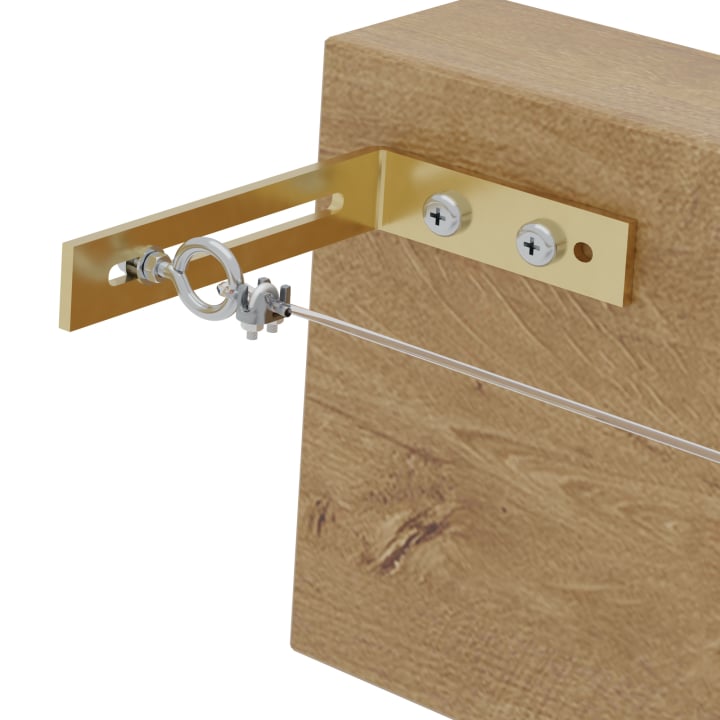

Seilschlaufe mit Seilschloss an der vorderen Schrauböse

Schritt 4
