Diese Anleitung zeigt Ihnen, wie Sie Ihr verschiebbares Seilspann-Sonnensegel selbst montieren - in zwei Teilen. Zuerst spannen Sie die beiden Tragseile mit dem Edelstahl-Seilspanner zwischen den Sparren, danach hängen Sie das Sonnensegel mit seinen Laufhaken in die Seile ein. So gleitet es später leicht zur Seite.

Direkt zur Sonnensegel-Montage Service-Center kontaktieren

Diese Anleitung passt für:

Verschiebbares Seilspann-Sonnensegel nach Maß

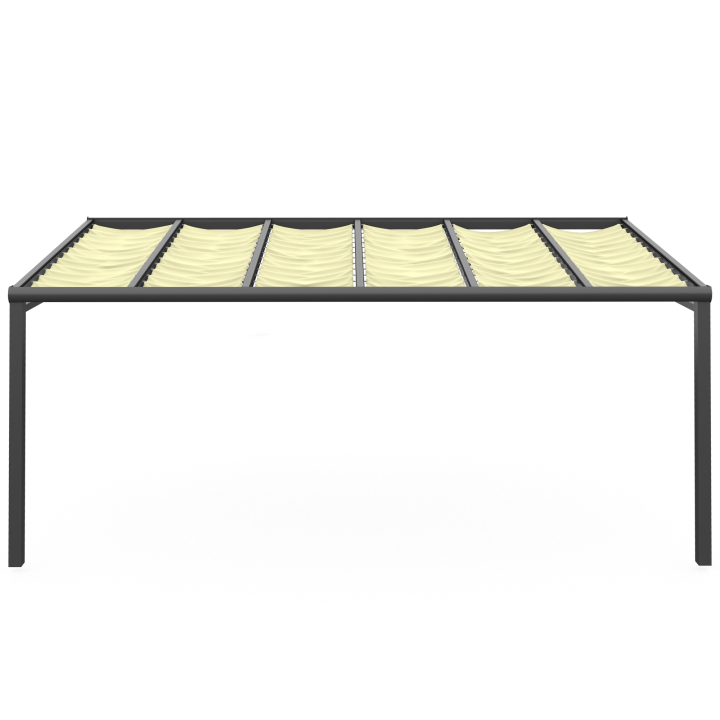

Verschiebbares Seilspann-Sonnensegel auf zwei Tragseilen zwischen den Sparren

Diese Anleitung gilt für unser verschiebbares Seilspann-Sonnensegel nach Maß. Ein Seilspann Sonnensegel nach Maß - auch Seilspanntechnik Sonnensegel oder Seilspannsystem Sonnensegel genannt - gleitet auf zwei Tragseilen, genau wie eine Seilspannmarkise. So lässt es sich bei Bedarf zur Seite schieben und gibt den Himmel frei.

Verschiebbar auf zwei Tragseilen (Seilspanntechnik)
Nur eine Montage-Variante: Edelstahl-Seilspanner zwischen den Sparren
Nach Ihren Maßen konfektioniert - Made in Germany

Zum Produkt im Shop

Werkzeug und Zubehör

Was Sie für die Seilmontage brauchen

Edelstahl-Seilspanner-Set für die Seilmontage zwischen den Sparren

Diese Bauteile und dieses Werkzeug brauchen Sie für Teil 1, das Spannen der Tragseile. Polyesterseil 2,2 mm Durchmesser mit 1.800 N Zuglast ist das Tragseil für die Beschattungsbahnen. Gleiter und Stopper folgen erst bei der Sonnensegel-Montage in Teil 2.

Polyesterseil 2,2 mm Durchmesser, 1.800 N Zuglast - zwei Seile (eines pro Längsseite)
Edelstahl-Seilspanner-Sets (2 Stück, je eines pro Sparren-Seite)
Bohrmaschine (bei Metall- oder Alu-Sparren: Vorbohrung 4,5 mm Pflicht)
Schraubendreher oder Akkuschrauber
Inbusschlüssel (für die Madenschrauben am Stoppelement)

Teil 1

Tragseile mit dem Edelstahl-Seilspanner spannen

Beim verschiebbaren Seilspann-Sonnensegel werden die beiden Tragseile mit dem kompakten Edelstahl-Seilspanner zwischen den Sparren montiert. Pro Seite brauchen Sie ein Seilspanner-Set. Führen Sie die Schritte 1 bis 4 an einem Sparren durch und wiederholen Sie sie anschließend gegenüber.

Einzelteile des Edelstahl-Seilspanners: Winkel, Senkschraube, Gewindehülse, Stoppelement und Spannelement

Bauteile

Diese Teile hat ein Edelstahl-Seilspanner-Set

Jedes Set besteht aus diesen Teilen - pro Sonnensegel brauchen Sie zwei Sets, je eines pro Sparren-Seite:

1 Befestigungswinkel (Edelstahl, mit Loch für die Gewindehülse)
2 Holzschrauben pro Winkel
1 Senkschraube
1 Federring
1 Gewindehülse (wird auf die Senkschraube geschraubt)
1 Stoppelement (Kunststoff, das Seil wird durchgeführt)
2 Madenschrauben (fixieren das Seil im Stoppelement)
1 Spannelement (wird auf die Gewindehülse geschraubt)

Edelstahl-Befestigungswinkel zwischen den Sparren mit 2 Holzschrauben fixieren

Schritt 1

Befestigungswinkel zwischen den Sparren anbringen

Setzen Sie den Edelstahl-Befestigungswinkel seitlich an das Sparren-Ende (zwischen den Sparren) und fixieren Sie ihn mit 2 Holzschrauben. Bei Aluminium- oder Metall-Sparren ist eine Vorbohrung von 4,5 mm Pflicht, sonst reißt das Material.

Federring und Gewindehülse auf die Senkschraube setzen und am Winkel montieren

Schritt 2

Senkschraube, Federring und Gewindehülse zusammenbauen

Stecken Sie den Federring auf die Senkschraube und schrauben Sie die Gewindehülse auf. Montieren Sie diesen Zusammenbau am Befestigungswinkel, indem Sie die Senkschraube durch das Loch im Winkel führen.

Polyesterseil durch das Stoppelement führen und mit zwei Madenschrauben klemmen

Schritt 3

Seil im Stoppelement fixieren

Führen Sie das Polyesterseil durch das Stoppelement und ziehen Sie beide Madenschrauben fest. Sie liegen versetzt, damit das Seil sicher geklemmt ist und sich auch bei Zug nicht löst.

Spannelement auf die Gewindehülse schrauben und das Tragseil straff spannen

Schritt 4

Spannelement schließen und Seil spannen

Schrauben Sie das Spannelement auf die Gewindehülse, sodass es das Stoppelement umschließt. Das Spannelement zieht den Seilspanner zusammen und gibt dem Seil die nötige Spannung. Nicht zu fest - das Seil soll straff, aber nicht deformiert sein.

Edelstahl-Seilspanner auf beiden Sparren montiert, beide Tragseile laufen parallel

Schritt 5

Gegenüberliegende Seite wiederholen

Führen Sie die Schritte 1 bis 4 am gegenüberliegenden Sparren durch. Prüfen Sie, dass beide Seile parallel verlaufen - nur so gleitet das Sonnensegel später sauber.

Vor dem Start von Teil 2

Werkzeug für die Sonnensegel-Montage

Für das Anbringen der Laufhaken am Sonnensegel brauchen Sie nur drei Dinge.

Zollstock oder Lineal

Zum Ausmessen des Gesamtlängenabstands und zum Markieren der Hakenpositionen.

Bleistift

Zum Anzeichnen der Stellen, an denen die Laufhaken angebracht werden.

Kreuz-Schraubendreher

Zum Eindrücken und Festdrehen der Laufhaken-Schrauben am Saum.

Teil 2

Sonnensegel mit Laufhaken montieren

Jetzt bringen Sie die Laufhaken am Sonnensegel an und hängen es in die gespannten Seile ein. Legen Sie das Sonnensegel dafür auf einen ebenen, möglichst von allen Seiten begehbaren Untergrund (z.B. einen Tisch).

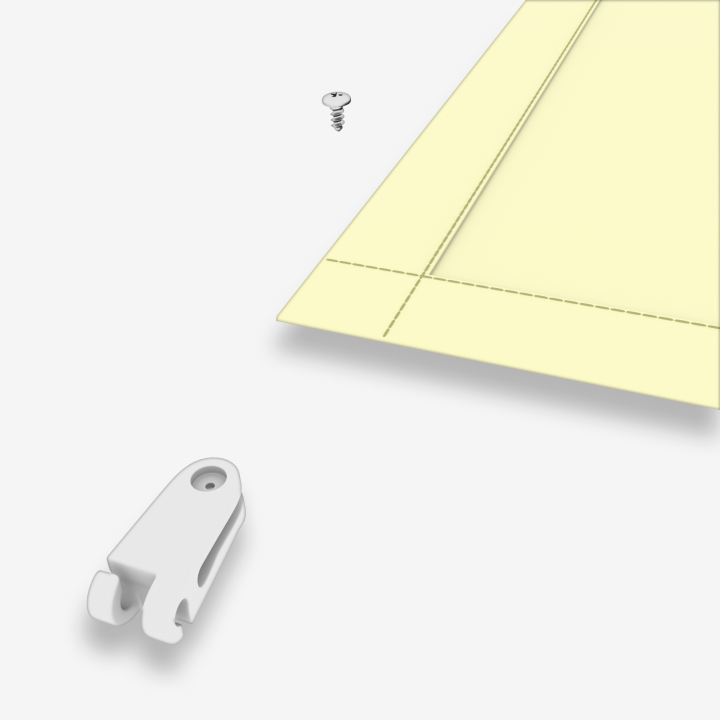

Laufhaken bis zum Anschlag mittig auf die vordere und hintere Saumnaht des Sonnensegels stecken

Schritt 1

Erste Laufhaken an die Saumnaht anbringen

Damit Säume und Schraubenköpfe im aufgehängten Zustand von unten nicht sichtbar sind, legen Sie das Sonnensegel mit dem Saum nach oben. Stecken Sie zuerst je einen Laufhaken mittig auf die vordere und hintere Saumnaht.

Sonnensegel mit der Saumseite nach oben auf einen ebenen Untergrund legen
Ersten und letzten Laufhaken bis zum Anschlag mittig auf die vordere und hintere Saumnaht stecken
Die Naht ist hier 6-lagig - die Laufhaken gehen schwer auf; mit einem Schraubendreher etwas aufbiegen erleichtert das Aufstecken
Schraube mit dem Kreuz-Schraubendreher eindrücken und festdrehen

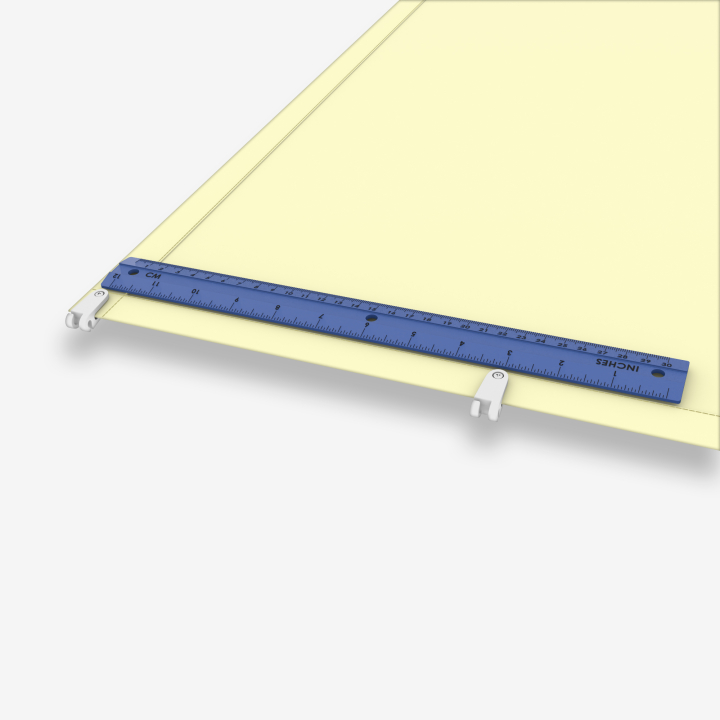

Abstand zwischen vorderem und hinterem Laufhaken mit dem Zollstock messen, um den Hakenabstand zu berechnen

Schritt 2

Hakenabstand ermitteln und restliche Laufhaken setzen

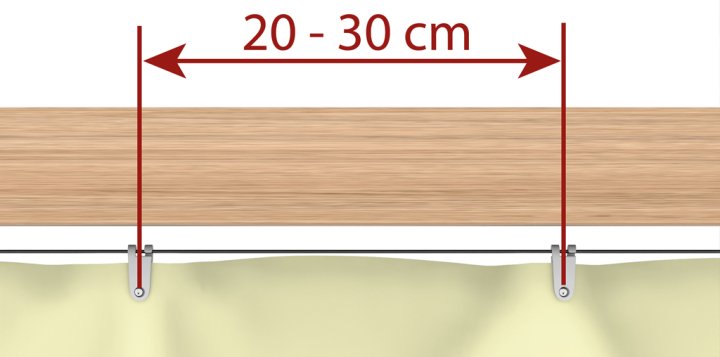

Die Abstände zwischen den Laufhaken sollten gleichmäßig zwischen 20 und 30 cm liegen. Den passenden Abstand können Sie auch bequem in unserem Onlinerechner ermitteln.

Abstand zwischen erstem und letztem Laufhaken messen (von Schraube zu Schraube) - das ist der Gesamtlängenabstand
Gesamtlängenabstand durch den Wunschabstand (20-30 cm) teilen und runden - das ist die Sektionenanzahl
Gesamtlängenabstand durch die Sektionenanzahl teilen - dieser Wert ist der empfohlene Hakenabstand
Stellen mit Zollstock und Bleistift markieren (Markierung = Schraubenloch), Laufhaken mittig aufstecken und festdrehen

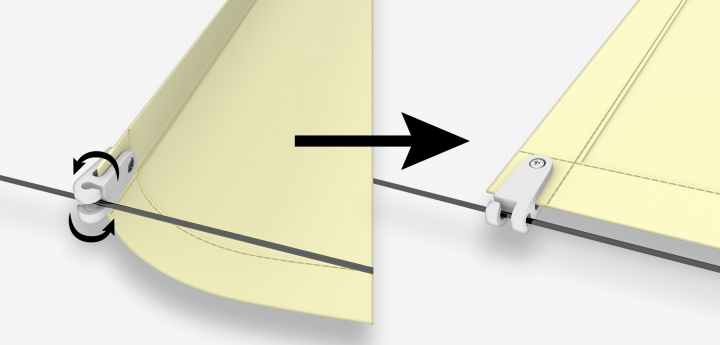

Laufhaken senkrecht auf das Tragseil drücken und um 90 Grad drehen, bis er einrastet

Schritt 3

Sonnensegel ins Seil einrasten

Beginnen Sie mit dem hinteren Laufhaken und arbeiten Sie sich Haken für Haken vor. Drücken Sie jeden Laufhaken senkrecht auf das Seil und drehen Sie ihn um 90°, bis er einrastet. Die Saumnähte zeigen dabei nach oben. Wiederholen Sie das auf der anderen Seite.

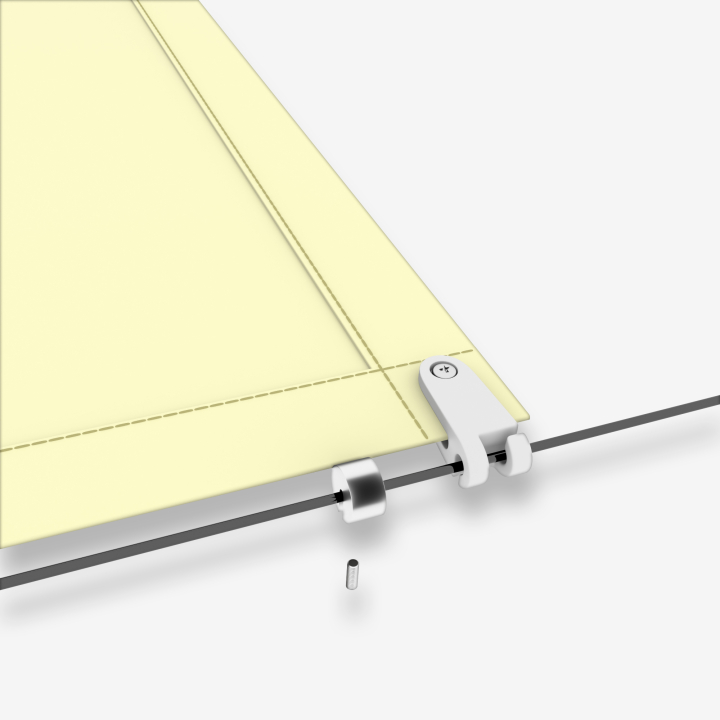

Seilstopper vor dem hinteren Laufhaken auf das Seil setzen und mit der Madenschraube fixieren

Schritt 4

Hinteren Saum mit Seilstoppern fixieren

Damit der hintere Saum fixiert bleibt und nicht durch das Gefälle der Überdachung verrutscht, setzen Sie die Seilstopper direkt vor die hinteren Laufhaken auf das Seil. Ziehen Sie die Madenschraube vorsichtig zu.

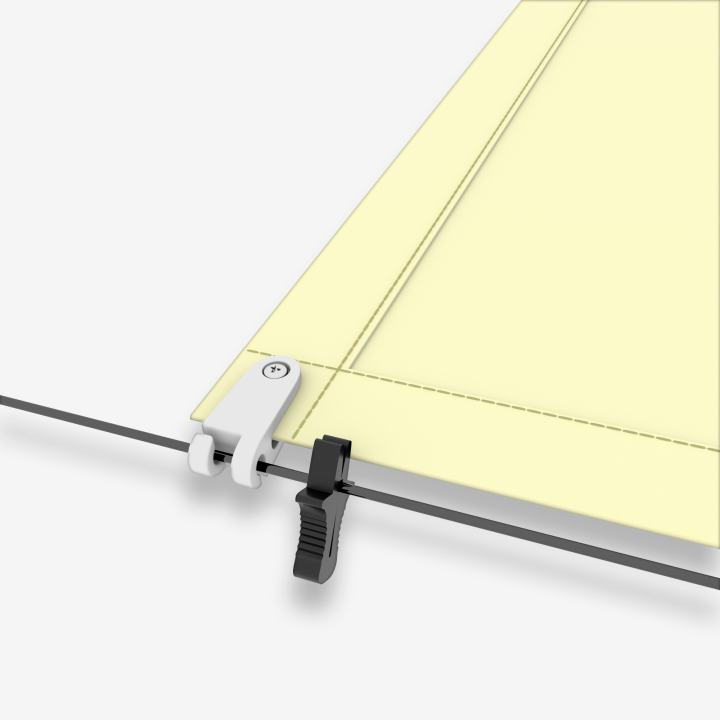

Gleitbremse als Klemmstopper zwischen erstem und zweitem vorderen Laufhaken am Seil anbringen

Schritt 5

Gleitbremse an den vorderen Laufhaken anbringen

Zum Schluss bringen Sie an den vorderen Laufhaken die Gleitbremse an - das sind spezielle Klemmstopper, die zwischen den ersten und zweiten Haken auf das Seil kommen. Sie ermöglichen eine präzise Positionierung des vorderen Abschlusssaums, auch bei größerem Gefälle. Wiederholen Sie alle Schritte bei jeder Beschattungsbahn.

Beispielrechnung

So berechnen Sie den Hakenabstand

Gesamtlängenabstand von 346 cm zwischen vorderem und hinterem Laufhaken mit dem Zollstock messen

Ein Beispiel: Sie möchten die Laufhaken im Abstand von ca. 25 cm anbringen. Der gemessene Abstand zwischen vorderem und hinterem Laufhaken (von Schraube zu Schraube) beträgt 346 cm. Diesen Gesamtlängenabstand teilen Sie durch den Wunschabstand: 346 : 25 = 13,84, gerundet 14 - das ist die Sektionenanzahl. Anschließend teilen Sie den Gesamtlängenabstand durch die Sektionenanzahl: 346 : 14 = 24,7 cm. Das ist der empfohlene Abstand zwischen den Laufhaken.

Gesamtlängenabstand messen: 346 cm
346 : 25 (Wunschabstand) = 13,84 -> gerundet 14 Sektionen
346 : 14 = 24,7 cm empfohlener Hakenabstand

Das passt dazu

Häufig gestellte Fragen

Für das verschiebbare Seilspann-Sonnensegel verwenden Sie den Edelstahl-Seilspanner zwischen den Sparren. Die beiden Tragseile werden damit gespannt, anschließend gleitet das Sonnensegel mit seinen Laufhaken auf den Seilen - genau wie die Bahnen einer Seilspannmarkise.

Damit die genähten Säume und die Schraubenköpfe der Laufhaken im aufgehängten Zustand von unten möglichst nicht sichtbar sind und das Sonnensegel ein sauberes Bild abgibt. Deshalb werden die Laufhaken bei nach oben liegendem Saum montiert.

Die vordere und hintere Saumnaht besteht aus 6 Schichten Stoff - dort gehen die Laufhaken schwer auf. Sie können die Laufhaken mit Hilfe eines Schraubendrehers etwas weiter biegen, dann lassen sie sich leichter bis zum Anschlag auf den Stoffrand stecken.

Die Abstände sollten gleichmäßig zwischen 20 und 30 cm liegen. Messen Sie den Gesamtlängenabstand zwischen erstem und letztem Laufhaken, teilen Sie ihn durch den Wunschabstand und runden Sie - das ergibt die Sektionenanzahl. Den Gesamtlängenabstand durch die Sektionenanzahl geteilt ergibt den empfohlenen Hakenabstand. Den Wert ermitteln Sie auch im Onlinerechner.

Drücken Sie jeden Laufhaken senkrecht auf das Seil und drehen Sie ihn dann um 90°, sodass er auf dem Seil einrastet. Beginnen Sie hinten und arbeiten Sie sich Laufhaken für Laufhaken vor.

Die Seilstopper vor den hinteren Laufhaken fixieren den hinteren Saum, damit er nicht durch das Gefälle der Überdachung verrutscht (Madenschraube vorsichtig zuziehen). Die Gleitbremse an den vorderen Laufhaken - ein Klemmstopper zwischen erstem und zweitem Haken - ermöglicht die präzise Positionierung des vorderen Abschlusssaums auch bei größerem Gefälle.

Ja, bei Aluminium- und Metall-Sparren ist eine Vorbohrung von 4,5 mm Pflicht. Ohne Vorbohrung reißt das Material beim Eindrehen der Schrauben auf, und die Befestigung des Seilspanner-Winkels hält nicht zuverlässig.
